S999 GNSS RTK prijemnik s dvostrukom kamerom

Nova era mjerenja GNSS prijemnicima s kamerom

  4G GSM modemom zajamčena je brza internetska veza za prihvat podataka o korekciji i upravljanje kartama u pozadini. U nevjerojatno kompaktnoj strukturi Bluetooth i Wi-Fi moduli omogućuju uvijek pouzdan protok podataka do kontrolera.



RTK Rover s kamerama za iskolčenje i snimanje nedostupnih točaka

STONEX S999 uz GNSS ploču s 1408 kanala, IMU senzor za ispravljanje mjerenja s nagnutim štapom do +/-60° donosi i veliku novost, kamere za vizualno iskolčenje i snimanje nedostupnih točaka. Ovim načinom ubrzava se iskolčenje i snimanje do 60%. S999 na ekranu kontrolera vizualizira točku u virtualnoj stvarnosti i daje grafičke upute prema istoj. Na snimljenim fotografijama odaberi nedostupne točke koje treba snimiti.

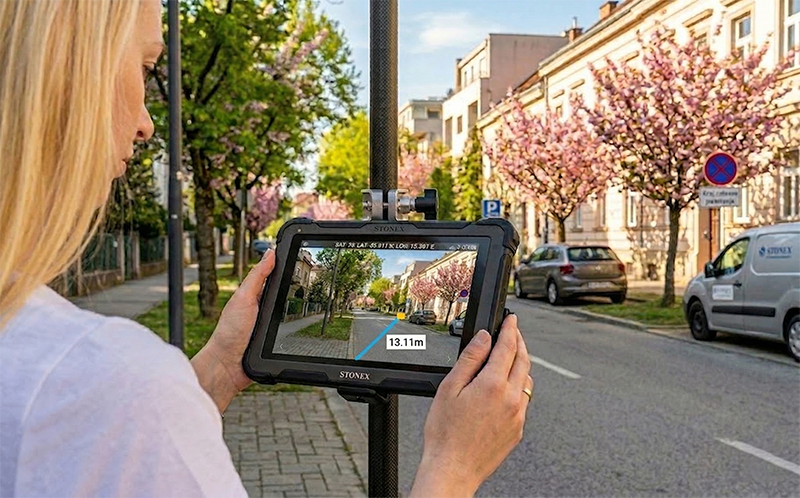

Kamera za vizualno iskolčenje

S999 GNSS prijemnik, stručno dizajniran za poboljšanje iskolčenja i prikupljanje podataka, jedna od ključnih značajki ovog uređaja je integracija kamere za vizualno iskolčenje, koja pruža operateru vizualnu pomoć u stvarnom vremenu za identifikaciju točke koju treba iskolčiti. Prikazuju se grafičke upute na realnoj slici terena do točke. Uz IMU senzor iskolčenje postaje brže do 60%.

Prednosti kamere za iskolčenje:

Veća učinkovitost i preciznost: Kamera za iskolčenje osigurava točna mjerenja, eliminirajući grube pogreške.

Povećana produktivnost: Kamera za iskolčavanje omogućuju geodetima da uštede vrijeme i povećaju produktivnost, brzo i jednostavno praćenje pozicije.

Povratne informacije u stvarnom vremenu: Kamera daje povratne informacije u stvarnom vremenu na udaljenosti od ciljne točke, omogućujući preciznu navigaciju.

Snimanje nedostupnih točaka

Ovom fantastičnom novom metodom mjerenja nedostupnih točaka, STONEX je postavio nove standarde GNSS prijemnika. Sad si u mogučnosti snimiti bilo koju točku na koju inače nije moguće postaviti štap rovera, kao na primjer, točke fasade, vjence krovova, vrhove zidova ili točke do kojih ne možete zbog prepreka. Bilo koje točke koje vidiš odnosno vidljive su kameri prijemnika.

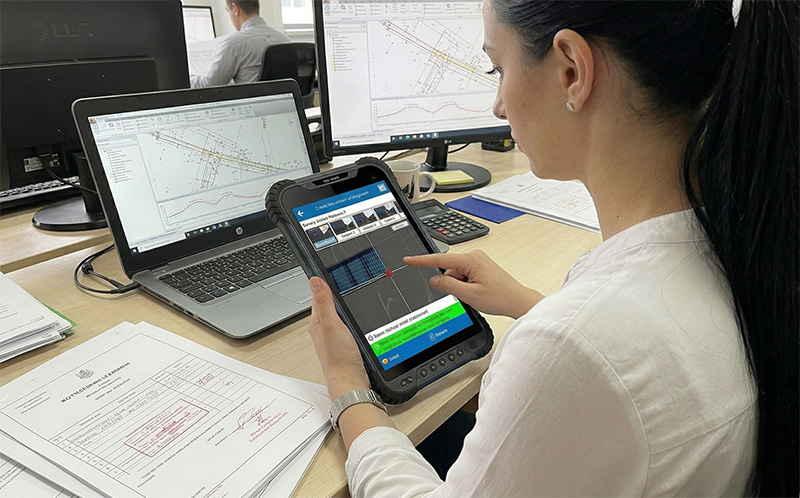

Kamera za snimanje nedostupnih točaka

S999 omogućuje snimanje videa područja (na kojem se nalaze nedostupne točke) koje želite izmjeriti. Program će izdvojiti potreban broj fotografija koje operater može koristiti za snimanje točaka koje treba izmjeriti. Cube-a će odmah osigurati izračunate koordinate, koje se mogu pohraniti u memoriju kontrolera.

Snimljene fotografije se u realnom vremenu prikazuju na zaslonu kontrolera. Jednostavno zumiraj potrebnu točku i klikni pohranjivanje. Pojavit će se forma za upis broja točke, atributa, imena i slično usporedno sa lokalnim koordinatama snimljene točke. Klikni pohrani i točka je u memoriji. Brzo, jednostavno i vrlo precizno. Ova metoda ima domet otprilike 40m i točnost koju postiže snimljena nedostupna točka je u točnosti CROPOS-a.

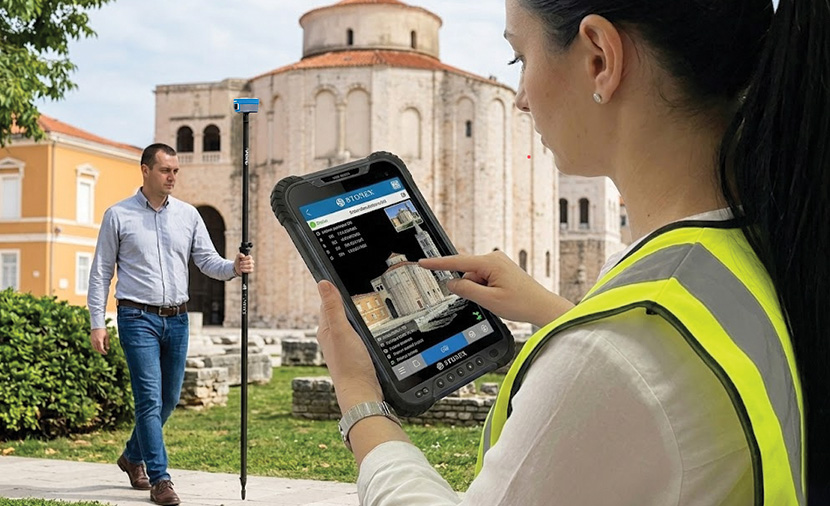

3D model na kontroleru

Snimi kamerom objekt ili područje interesa, pošalji fotografije u STONEX VSCloud (dodatna opcija) i u roku nekoliko minuta na kontroleru imaš oblak točaka. Potrebna je Cube-a 3D nadogradnja Cube-a v.7. softvera. Dalje možeš na kontroleru obrađivati oblak.

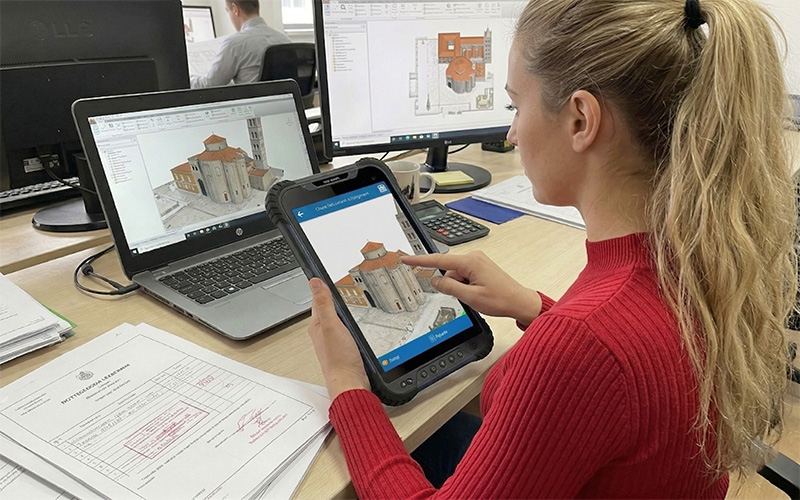

3D model na računalu

Dobiveni video zapis s S999 područja od interesa može se izvesti i učitati u desktop softver za fotogrametriju (Cube-3D) i jednostavno generirati mjerni  trodimenzionalni model (oblak točaka i MASH). Sada se u uredskom softveru može pristupiti daljnjoj obradi podataka i izradi geodetskog elaborata.

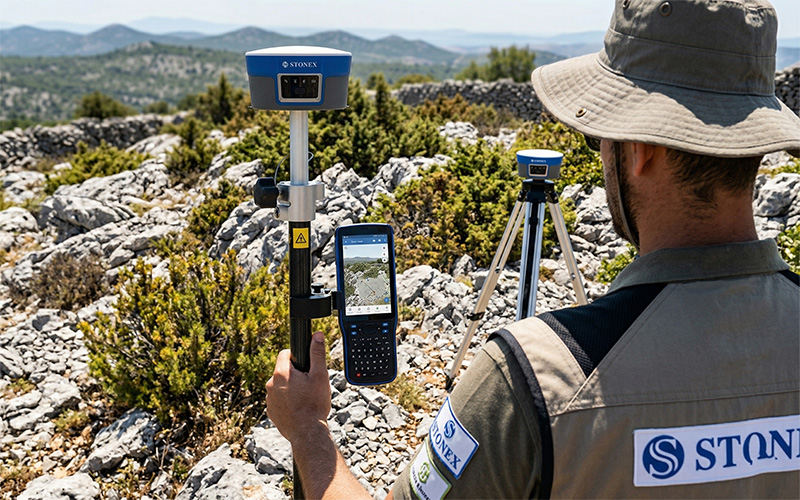

UHF Baza – Rover sustav

Zahvaljujući ugrađenom UHF primopredajniku, STONEX S999 može se konfigurirati kao sustav Baza-Rover. Isto tako S999 može poslužiti kao Baza ili Rover drugim STONEX prijemnicima. U ovoj konfiguraciji možeš mjeriti s visokom preciznošću i tamo gdje nema GSM signala. UHF se aktivira unosom dodatnog koda

Galileo High Accuracy Service (HAS) PPP S999 je opremljen GNSS pločom koja prima korekcijske signale GALILEO HAS PPP. Omogućuje precizno centimetarsko mjerenje bez CROPOS korekcija bilo gdje. Galileo HAS je besplatni satelitski navigacijski sustav koji omogućuje precizno pozicioniranje točke (PPP) slanjem signala putem satelita iz orbite. Pročitaj detaljnije

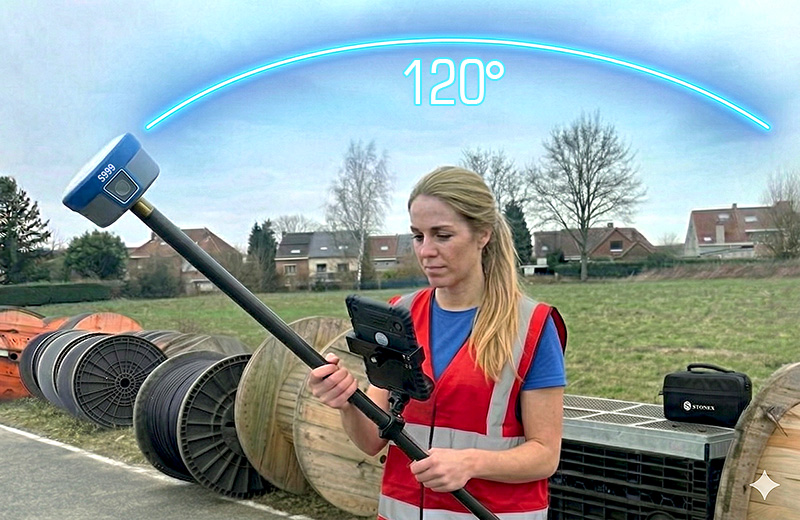

E-BUBLE – elektronska libela Zaboravi na doznu libelu na štapu! Sa S999 pomoću E-Bubble prikazuje se nagib štapa direktno unutar RTK softvera na kontroleru, a točka će se automatski snimiti kada se štap postavi u vertikalan položaj. Moguće je izmjeriti točke s nagibom štapa iznad 30 °

GSM EG25-G Novi S999 ima integriran novi modem GSM, LTE, UMTS/HSPA+ i GSM/GPRS/EDGE. Višekonstelacijski GNSS dvofrekventni prijemnik zahtijeva brze i točne korekcije u bilo kojem okolišu. EG25-G je unazad kompatibilan s postojećim EDGE i GSM/GPRS mrežama, te se može povezati čak i u udaljenim područjima bez 4G ili 3G pokrivenosti.

UHF dvofrekventni radio prijemnik STONEX S999 ima integrirani UHF dvofrekventni radio, primopredajnik (konfigurira se kao baza ili rover), frekvencija 410-470MHz i 902,4-928MHz. Za visokoprecizna GNSS mjerenja. Opcionalno se aktivira unosom koda.

Lagan i čvrst STONEX S999 teži samo 1kg. Izuzetno lagan ali s vrlo čvrstim i izdržljivim kučištem otpornim na atmosferske prilike i padove.

Interna baterija velikog kapaciteta STONEX S999 ima ugrađenu internu bateriju kapaciteta 13.600mAh za 10 sati terenskog rada. Puni se putem USB C konektora.
